真空減壓濃縮罐】

主要用途：

   主要適用于制藥、食品、化工等工業部門對液料的濃縮。并且亦能回收酒精和簡單的回流提取。

結構：

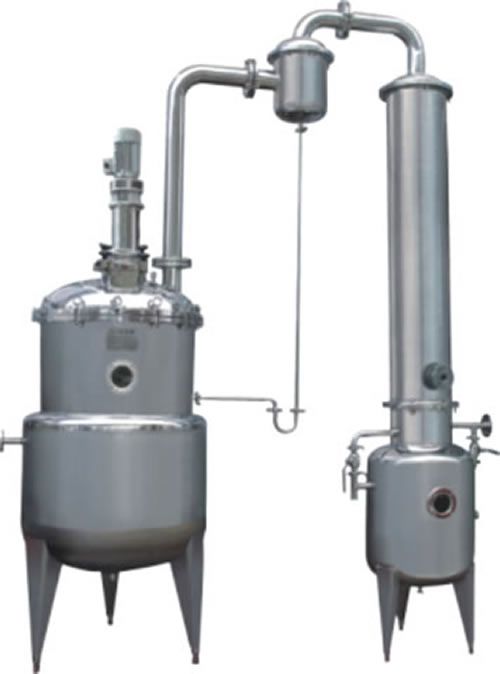

   本設備主要包括濃縮罐、第一冷凝器、汽液分離器、第二冷凝器、冷卻器、受液桶六個部件組成，全部有不銹鋼制造。濃縮罐為夾套結構，冷凝器為列管式，冷卻器為蛇管式。

1、濃縮罐 2、第一冷凝器 3、汽液分離器 4、第二冷凝器 5、冷卻器 6、受液槽

主要技術參數

	50	100	200	300	500	700
蒸汽壓力 Mpa	≤0.15	≤0.15	≤0.15	≤0.15	≤0.15	≤0.15
真空度 mmHg	≤700	≤700	≤640	≤640	≤600	≤600
加熱面積 M2	0.4	0.59	0.8	1.1	1.45	1.8
冷凝面積 M2	1.2	1.7	2.45	3.0	3.2	3.6
冷卻面積 M2	0.25	0.35	0.4	0.6	0.7	0.85
受熱槽容積 L	15	45	60	76	100	125
設備凈重 kg	～350	～450	～550	～650	～800	～1000
外形尺寸 長×寬×高 mm	1200×600×2200	1350×750×2200	1700×800×2700	1700×1000×3400	2100×1200×3400	2400×1300×3400
